Popularitatea utilizării de mecanizare este în creștere în fiecare an, în agricultură. Instrumentul cel mai versatil în lupta pentru recolta sunt cultivatorilor. Cu o gamă largă de instrumente montate și tractate, ei sunt capabili să facă față cu aproape orice provocare care apare atunci când se lucrează în grădină. Dacă este necesar, forța motrice aplicată liane de mare sau reductor pentru cultivator cu motor.

Utilizarea reductorului este utilă atunci când procesarea „grăsime“ sau soluri virgine, o mare adâncime slăbire, care transportă încărcături grele sau folosind echipamente grele. Atunci când se lucrează în astfel de condiții, este necesară în special pentru a controla cu precizie procesul de lucru.

Ar fi logic să se reducă turația motorului și să funcționeze la o viteză mai mică. Dar, în acest caz, puterea este pierdut și că este inacceptabil. Aici și să vină la Creeper ajutorului motoblochnye, care acționează ca reductor. Acestea permit, fără a reduce turația motorului și, în consecință, fără a pierde puterea, un control acceptabil al procesului de tratare, și chiar puterea de a crește.

În cazul în care există o anumită experiență și cunoștințe pot face propria lor cutie de viteze cu propriile sale mâini, folosind materiale și echipamente disponibile, sau să cumpere un produs gata făcute, care variază în piața de astăzi este mare și este disponibil pentru clienții cu diferite capacități.

Elementele mecanismului

Indiferent dacă lăstari reductorului achiziționate sau de casă pentru a fi utilizate, trebuie să se înțeleagă modul în care sunt aranjate elementele mecanismului ca acestea să mențină și reparații. Reduceri Hub lăstari poate fi de mai multe tipuri, dintre care fiecare are propriile avantaje și dezavantaje.

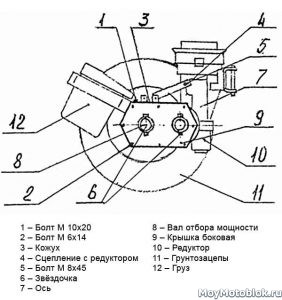

Schema de conexiuni Reductorul la roata dințată

reductor

De regulă, este alcătuită din una sau două etape; elementele de bază sunt treptele de viteză. Acest tip este unul dintre mecanismele cele mai fiabile utilizate în reductorul. Este folosit în cele mai puternice Blocuri motoare. Prin meritele sale pot include:

• durabilitate;
• fiabilitate;
• dimensiuni mici;
• De mers înapoi.

O astfel de reducere de viteze și nu fără dezavantaje, din principal, care - mentenabilitate și prețul. În cazul unei defecțiuni, de regulă, înlocuit în întregime, ceea ce necesită cheltuieli semnificative de numerar. În plus, este necesar să se controleze prezența lubrifierii, a căror lipsă poate duce la o deteriorare rapidă.

angrenaj cu melc

Elementul principal este un angrenaj cu melc. Acesta vă permite să reduceți dimensiunea tractorului de mers pe jos și de a îmbunătăți distribuția greutății datorită dispunerii perpendiculare a arborilor de antrenare și a roților. Cel mai adesea ele sunt puse pe cultivatorilor de lumină și de putere joasă.

• raport de transmisie ridicat;
• dimensiuni mici;
• greutate redusa.

Principalul dezavantaj este lipsa unui revers angrenaj cu melc. În plus, în caz de accident vascular cerebral, reducerea daunelor complet înlocuit.

roată de lanț

Una dintre cele mai populare tipuri de cutii de viteze în rândul utilizatorilor. De obicei făcut pliabil, care simplifică întreținerea și diagnosticare. Cel mai comun este o ruptură sau ruperea lanțului de întindere, forfecare de dinți ai pinionului sau canelurile arborelui de antrenare. Toate aceste defalcări este de obicei destul de ușor să te corecteze, înlocuind o parte a eșuat.

Avantajele acestui tip de accident vascular cerebral includ reductor:

• usurinta;
• fiabilitate;
• de mers înapoi;
• mentenabilitatea.

reductor combinate

Reductore de acest tip sunt caracterizate ca având diferite tipuri de transmisii în același mecanism: Gear cu lanț sau cu melc lanț. Necesitatea unor astfel de reducții desigur dictată de faptul că centrul de distanța de transmisie și de angrenaj cu melc între unitate și arborele condus al transmisiei este reglementată de mărimea și depinde de angajarea modulului și numărul de dinți. Distanța de transmisie cu lanț între role poate fi reglată prin îndepărtarea sau adăugarea de link-uri.

Atunci când legătura între structura motoblock nu este întotdeauna posibil să se plaseze toate unitățile în poziția perfectă, și există o nevoie de element de transfer intermediar. Această funcție realizează cu succes și lanțului de acționare, care compensează distanța de la pinion sau un angrenaj cu melc la un arbore de antrenare sau de roți.

Ce este un accident vascular cerebral reductor

În funcție de tipul de reductor liane de casă este alcătuit din următoarele părți principale: de intrare (de mare viteză) arbore, ieșire (cu viteză redusă) arbore, roata vierme și vierme, de conducere și roțile dințate conduse sau stele.

În acest caz, pinioanele de antrenare și unelte au întotdeauna mai mulți dinți decât sclavi. Elementele auxiliare pot servi o varietate de cuplaje, rulmenți, spline. Carcasa angrenajului și angrenaj cu melc trebuie să prezinte, care nu este lanțul. Organismul poate avea fie complet absente sau să acopere doar o parte a mecanismului.

Reducere de viteze pentru propriile mâini motoblock

Reducerea de viteze poate face singur. În acest scop, etapa inițială este de a determina tipul de transfer, raportul de transmisie, și pentru a determina distanța dintre arborele de antrenare și arborele roților.

Luați în considerare exemplul de a crea o auto-made pentru Reductorul cultivator motor cu o acționare cu lanț. O construcție similară poate fi repetată pentru aproape orice tip de mers pe tractor cu modificări minime.

Materiale necesare și piese de schimb

Pentru construcția unității de demultiplicare le va avea nevoie de următoarele instrumente și materiale.

• bulgară;
• aparat de sudura;
• foraj;
• Acul și exerciții;
• șublere, rigle;
• cleme și vicii;
• un ciocan;
• tablă 5 mm grosime;
• tăiat țevi cu un diametru interior pentru a se potrivi rulmenți.

ansamblu de roți dințate

Partea principală a reductorului curs proiectat pentru cazul motoblock luate în considerare. Pe aceasta depinde de calitatea întregului mecanism, poziția relativă a axelor și a arborilor, alinierea poziției lagărului. Carcasa va fi fabricat din tablă prin sudură. Pentru a facilita serviciul de unul dintre pereții face detașabil.

In schimb cricuri rulment alezaj și sunt folosite țevi tunderea precise, diametrul interior egal cu diametrul exterior al rulmentului. Ei au pus în poziția necesară și în final fixate prin sudare.

Pentru fabricarea arbori rotunde sunt folosite de rulare din oțel de calitate. Mănâncă prin ea la dimensiunea dorită, face crestături piloți și caneluri frezate. În timpul funcționării, arborii se rotesc împreună cu asteriscuri, transmiterea cuplului prin circuitul și cheia.

sunt utilizate pentru rulmenți cu rulmenți arbore. Ei iau o mulțime de stres în procesul de roboți. De la alegerea corectă a acestora va depinde în mare măsură de longevitatea și funcționarea normală a cutiei de viteze. Utilizarea optimă a rulmenților radiale de tip închis, care necesită o întreținere minimă.

Roți dințate și lanțuri, va trebui probabil să fie de cumpărare sau utilizare a echipamentelor scoase din uz. Face astfel de detalii foarte laborioase și low-tech.

Secvență de asamblare reductor pentru mersul pe jos tractor se execută următorul algoritm:

1. Tăierea de tablă de oțel la detaliile carcasei și capacul.
2. Decupare tevi.
3. Sudare scaune pentru rulmenți.
4. caz sudate.
5. Pictura corpul și capacul.
6. Instalarea de rulmenți.
7. Rotitoare și frezat arbori.
8. arbori de montaj cu plantarea simultană a pinioanelor și a lanțurilor.
9. Montarea capacul carcasei.

După efectuarea operațiunilor de liane montate pe studiile și comportamentul pe mare cadru de cultivator cu motor.
